激光打標機的工作原理與技術解析

激光打標機是一種利用高能量激光束對材料表面進行永久性標記的精密設備，廣泛應用于工業制造、電子元件、醫療器械、珠寶加工等領域。其核心原理是通過激光與材料的相互作用，改變材料表面或內部結構，形成清晰、耐久的標記。以下從設備組成、工作原理、技術特點及應用場景等方面進行詳細闡述。

一、激光打標機的核心組成

1. 激光發生器

激光器是設備的核心部件，負責產生高能激光束。根據材料特性不同，常用類型包括：

– 光纖激光器（波長1064nm）：適用于金屬、塑料等硬質材料，具有高效率和長壽命。

– CO?激光器（波長10.6μm）：專攻非金屬材料（如木材、玻璃、陶瓷），通過氣體放電激發。

– 紫外激光器（波長355nm）：用于高精度標記，尤其適合半導體和脆性材料。

2. 控制系統

通過計算機軟件（如CAD或專用打標軟件）設計標記圖案，將圖形轉換為激光路徑指令，控制激光參數（功率、頻率、速度等）。

3. 振鏡系統（掃描振鏡）

由高速電機驅動的反射鏡片組成，通過調整鏡片角度，精確控制激光束在材料表面的移動軌跡，實現復雜圖案的快速掃描。

4. 聚焦系統

利用F-θ透鏡將激光束聚焦為微米級光斑，確保能量密度足夠高以改變材料表面結構。

5. 冷卻系統

通過風冷或水冷裝置維持激光器溫度穩定，保障設備長時間運行。

二、激光打標的工作原理

激光打標過程可分為三個階段：

1. 能量吸收與轉化

激光束聚焦后，材料表面吸收光子能量，局部溫度瞬間升高至熔點或氣化點。不同材料對激光波長的吸收率差異顯著，需針對性選擇激光類型。

2. 材料表面改性

根據能量強度和作用時間，材料發生以下物理或化學變化：

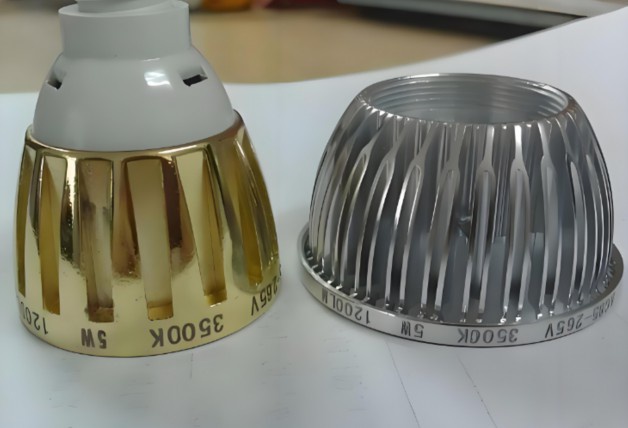

– 燒蝕效應：金屬材料表層氧化或蒸發，形成凹陷標記。

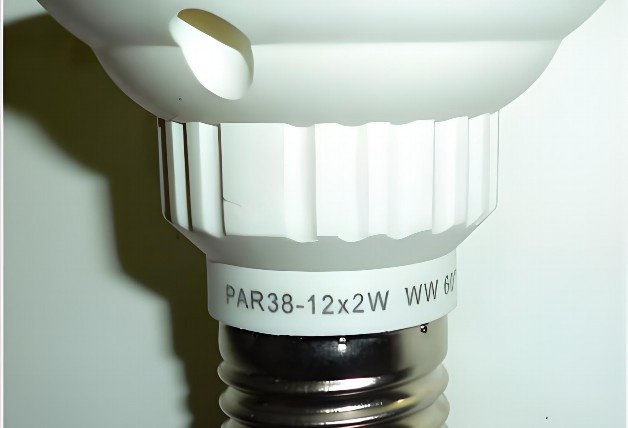

– 碳化/發泡：塑料等有機物因高溫分解，產生顏色對比。

– 光化學反應：紫外激光引發材料分子鍵斷裂，實現冷加工標記。

3. 圖案生成

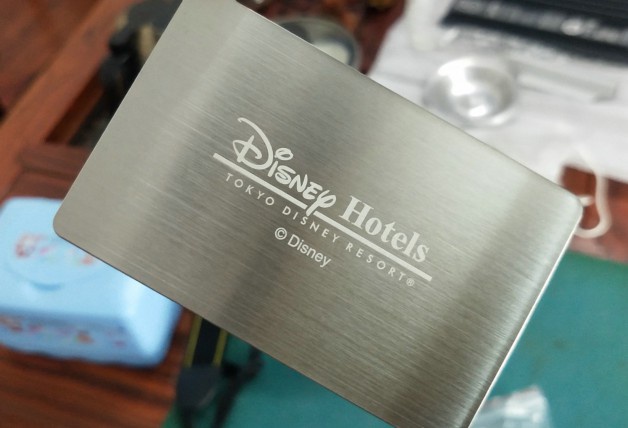

振鏡系統按預設路徑高速移動激光焦點，逐點掃描形成文字、二維碼、LOGO等標記，精度可達微米級。

三、技術優勢與應用領域

1. 核心優勢

– 非接觸加工：避免機械應力，適合精密零件和柔性材料。

– 永久性標記：耐磨損、耐腐蝕，符合工業追溯需求。

– 高精度與靈活性：支持復雜圖形和微小字符（最小線寬0.01mm）。

– 環保高效：無耗材，加工速度可達7000mm/s。

2. 典型應用

– 電子行業：PCB板序列號、芯片標識。

– 汽車制造：發動機部件VIN碼、輪胎防偽標記。

– 醫療器械：手術器械編號，滿足FDA追溯要求。

– 奢侈品：珠寶刻字、皮革雕花。

四、技術參數與選型要點

用戶需根據材料特性選擇設備：

– 金屬材料：優先選用光纖激光器，功率20W-100W。

– 塑料/玻璃：CO?激光器（30W-100W）或紫外激光器（3W-10W）。

– 參數匹配：調整脈沖頻率（1kHz-100kHz）和掃描速度以平衡標記深度與效率。

五、未來發展趨勢

隨著超快激光（飛秒/皮秒級脈沖）技術的成熟，激光打標正朝著“零熱影響區”方向發展，進一步拓展在生物材料和透明材質的應用。同時，AI算法的引入將實現自適應參數調節，提升復雜曲面打標的自動化水平。

激光打標技術憑借其不可替代的精度與效率，已成為現代智能制造的核心工藝之一。隨著材料科學與光學技術的進步，其應用邊界將持續擴展，為工業標識領域帶來更多創新可能。

二氧化碳激光打標機工作原理詳解

二氧化碳（CO?）激光打標機是一種廣泛應用于工業領域的非接觸式標記設備，其核心原理基于CO?氣體激光器的特性，結合精密光學系統與計算機控制技術，實現對多種材料的永久性標記。以下從激光產生、光束控制、標記過程及技術優勢等方面詳細解析其工作原理。

一、CO?激光器的發光原理

CO?激光器屬于氣體激光器，其工作介質為混合氣體（CO?、N?、He）。當高壓電場施加于密封的氣體放電管時，氣體分子被電離并發生能級躍遷：

1. 能量激發：氮氣（N?）分子通過電子碰撞獲得能量，將能量傳遞給CO?分子，使其躍遷至激發態。

2. 受激輻射：處于高能級的CO?分子在特定波長（10.6μm或9.4μm）釋放光子，形成激光。

3. 諧振腔放大：激光在由全反射鏡和部分反射鏡組成的諧振腔內反復振蕩，最終輸出高功率連續或脈沖激光束。

此過程產生的紅外激光具有波長長、熱效應顯著的特點，尤其適合非金屬材料的加工。

二、光束傳輸與聚焦系統

激光束經擴束鏡準直后，進入振鏡掃描系統，這是實現高速、高精度標記的關鍵組件：

1. 振鏡控制：X/Y軸振鏡由伺服電機驅動，通過反射鏡片的快速偏轉（轉速可達數千轉/分鐘）改變激光束的路徑。

2. F-theta透鏡：位于振鏡后的平場聚焦鏡，確保激光束在不同掃描位置時焦點保持平面，避免標記區域邊緣模糊。

3. 動態聚焦（可選）：對于大范圍或曲面工件，通過Z軸動態調焦補償焦距變化，提升標記一致性。

三、計算機控制與標記過程

1. 圖形處理：通過專用軟件（如EzCad、CorelDraw）將矢量圖或位圖轉換為打標路徑，生成控制代碼。

2. 參數設置：根據材料特性調節激光功率（20W-200W）、頻率（1kHz-100kHz）、掃描速度（100-5000mm/s）等參數。

3. 同步觸發：控制系統協調振鏡運動與激光脈沖，實現點陣、線填充或矢量掃描等模式，完成文字、二維碼、圖案等標記。

四、材料作用機制

CO?激光的10.6μm波長易被非金屬材料吸收，通過熱效應實現標記：

– 有機材料（塑料、木材）：表層碳化或汽化，形成對比度高的深色標記。

– 玻璃/陶瓷：微裂紋或表面熔融重構，產生啞光效果。

– 涂層材料（陽極氧化鋁、油漆）：選擇性去除表層，露出基底顏色。

對于金屬材料，需通過高功率密度（>10? W/cm2）實現氧化著色或微熔，但效率通常低于光纖激光器。

五、技術優勢與應用領域

1. 優勢：

– 非接觸加工，無機械應力，適合精密部件。

– 標記速度快（可達7000mm/s），支持流水線作業。

– 永久性標記，耐高溫、腐蝕及磨損。

2. 典型應用：

– 電子行業：PCB板序列號、IC芯片標識。

– 包裝行業：食品保質期、藥品追溯碼。

– 工藝制品：皮革雕刻、竹木工藝品。

– 工業零件：橡膠密封圈、陶瓷絕緣體標記。

六、技術發展趨勢

隨著智能制造需求增長，CO?激光打標機正向更高精度（<20μm）、智能化（AI參數自適應）及復合加工（結合UV激光或噴碼技術）方向發展，同時通過射頻（RF）激勵替代傳統直流放電，提升能效與壽命。 總結：二氧化碳激光打標機通過氣體放電激發激光、振鏡系統精準導引光束，結合材料熱響應特性，實現了高效、靈活的非接觸標記。其在非金屬加工領域的獨特優勢，使其成為現代工業標識技術的核心設備之一。

激光打標機的工作原理及操作步驟

一、激光打標機的工作原理

激光打標機是一種利用高能激光束對材料表面進行標記的精密設備，其核心原理是通過激光與材料相互作用，改變材料表面的物理或化學性質，形成永久性標記。其工作流程主要分為以下幾個環節：

1. 激光產生與聚焦

激光打標機的核心部件是激光器（如光纖激光器、CO?激光器或紫外激光器）。激光器通過電能激發工作物質（如晶體、氣體或半導體），產生高能激光束。隨后，光束經過準直鏡和聚焦鏡系統，被聚焦成極小的光斑（直徑通常為微米級），從而在材料表面形成高能量密度的作用點。

2. 振鏡控制系統

聚焦后的激光束通過高速振鏡系統（X/Y軸掃描振鏡）進行方向控制。振鏡由電機驅動反射鏡片，根據預設的圖形路徑快速偏轉激光束，實現復雜圖案的精確掃描?？刂葡到y(tǒng)將設計好的圖形或文字轉換為振鏡的運動指令，確保激光束按需移動。

3. 材料與激光的相互作用

當高能激光作用于材料表面時，根據材料特性和激光參數的不同，可能發生以下反應：

– 熱效應：金屬等材料吸收激光能量后局部熔化或汽化，形成凹痕或氧化變色。

– 光化學反應：紫外激光可使高分子材料發生化學鍵斷裂，產生顏色變化。

– 燒蝕與碳化：有機材料（如木材、塑料）在高溫下碳化形成深色標記。

4. 輔助系統支持

– 冷卻系統：通過水冷或風冷裝置維持激光器溫度穩定，確保輸出功率一致性。

– 軟件控制：專用打標軟件（如EzCad）負責圖形編輯、參數設置及設備聯動。

二、激光打標機的操作步驟

1. 準備工作

– 檢查設備電源、冷卻系統、氣路連接是否正常。

– 根據材料類型選擇適配的激光器（如金屬用光纖激光器，非金屬用CO?激光器）。

– 佩戴防護眼鏡，確保工作區域通風良好。

2. 參數設置

– 在打標軟件中導入設計文件（矢量圖或位圖），調整圖形尺寸和位置。

– 設置激光參數：

– 功率：金屬材料需較高功率（60-100%），塑料等敏感材料需降低功率（20-50%）。

– 頻率：高頻（如20-80kHz）適用于精細標記，低頻用于深雕。

– 速度：復雜圖案需降低掃描速度以提高精度。

– 設置焦距：通過升降工作臺或激光頭，使焦點位于材料表面（可借助紅光定位輔助）。

3. 定位與校準

– 使用定位紅光預覽打標范圍，調整工件位置確保標記區域居中。

– 通過試打標驗證焦距和參數，必要時進行微調。

4. 測試打標

– 在廢料或樣品上執行測試，檢查標記清晰度、深度及邊緣銳度。

– 根據測試結果優化參數（如增加功率補償邊緣虛化）。

5. 正式打標與監控

– 啟動自動打標程序，觀察首件效果。

– 連續作業時定期抽檢，防止因材料厚度不均或設備波動導致質量異常。

6. 后處理與關機

– 清除打標殘留物（如金屬碎屑或氧化層），必要時進行表面清潔。

– 關閉激光器電源，待冷卻系統運行5-10分鐘后再切斷總電源。

– 清潔光學鏡片（使用無水乙醇和拭鏡紙），登記設備使用記錄。

三、注意事項

– 安全防護：嚴禁直視激光束，避免反射光傷害。

– 參數適配：不同材料需反復試驗參數組合，建立工藝數據庫。

– 維護周期：每月檢查光路準直性，每季度更換冷卻水（水冷機型）。

結語

激光打標技術憑借非接觸、高精度、可編程等優勢，已廣泛應用于電子元件、醫療器械、珠寶首飾等領域。掌握其工作原理與規范操作流程，不僅能提升標記質量，還可延長設備壽命，降低生產成本。隨著智能化發展，未來激光打標將更多集成視覺定位、AI參數優化等先進技術，進一步拓展工業應用場景。
