二氧化碳激光打標機分為射頻管及玻璃管，這個體現了其采用的激光器擁有不同的材持，其中射頻管又叫金屬管激光器，主要是進口的類型，而國產的的玻璃管激光器，兩者區別明顯，論質量還是射頻管激光器組成的二氧化碳激光打標機質量更好，使用時間更長。

下邊我們給你介紹一下CO2激光打標機組裝配件都有那些：

1、二氧化碳擴束鏡：起到擴束功能，壓縮發散角的作用，一般有X3,X4,X6等倍數，要根據激光器及振鏡的光斑選擇合適的擴束鏡，一般打標機選擇X4即4倍擴束鏡是足夠的，如果超來振鏡的光斑，那么，多余的光束也是不起作用的，擴束鏡的倍數＝振鏡的光斑/激光器光斑的商數即擴束鏡的倍數。激光打標機使用的擴束鏡一般裝于振鏡的脖子里面或者與紅光合束鏡三合一共同鏡架上。

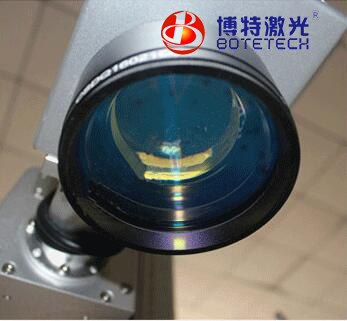

2、場鏡:也叫平場聚焦鏡，掃描透鏡、F-θ鏡（波長-直徑）。主要用于將振鏡出來的光在一個平面上聚焦，購買時注意以下幾個方面的參數是最重要的。主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。
工作波長：主要是看激光器的波長，場鏡是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞的。

入射光瞳：如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。

聚焦光斑直徑：對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統，聚焦光斑直徑d=13.5QF/D(mm)。所以用擴束鏡可以得到更小的聚焦光斑。

掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。

另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非?？欤üβ拭芏雀獍咧睆降?次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

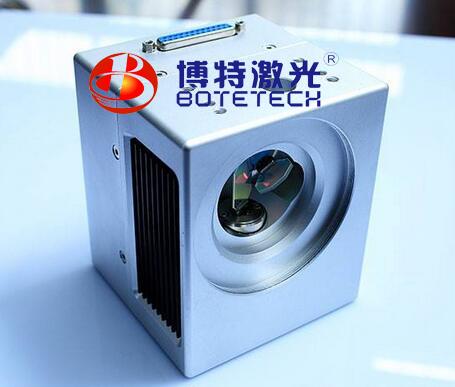

3、振鏡：也叫掃描振鏡，打標頭，由兩塊晶體片組成，它的功能作用就讓激光90度轉彎(利用反射原理)，利用打標卡控制其兩片晶體片以不同的方向搖擺反射激光，從而讓激光能按照設定的好的圖案進行平面大范圍的雕刻圖案，當角，賣振鏡都沒標配電源的，這個你要自己購買開關電源了，國內以衡孚電源為主，一般電壓為15V。

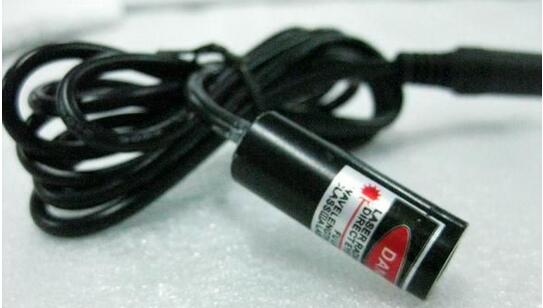

4、紅光指示器：也叫紅光筆，用于指示光路，因?yàn)?0.6微米的激光看不見，而紅光指示器的650納米的光是看得見的，而且650納米的光與10.6微米的光重合，把兩者合一，利用紅光到導向就知道激光就指向哪里。

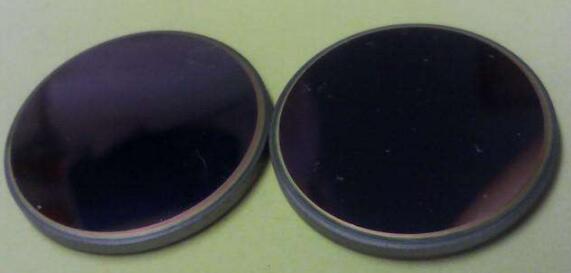

5、合束鏡：就是把紅光指示器產生的紅光與激光合為一體的鏡片。

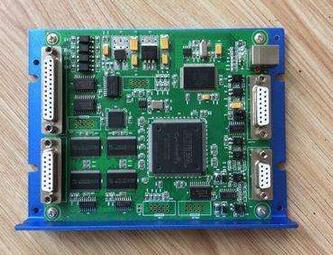

6、打標卡：常見的打標卡有金橙子、samlight、世紀桑尼、眾為興、臺灣興誠502B打標卡等，他是用來把我們?cè)陔娔X里面畫出的文字圖案等轉換成模擬信號或者數字信號，然后傳到振鏡里面。
7、打標機柜（這個可根據用戶的的要求定制），目前市場己經有批量生產好的各種機柜，大體己經能滿足用戶的需求，如果需要定制，那么價格可能會銷微貴點。

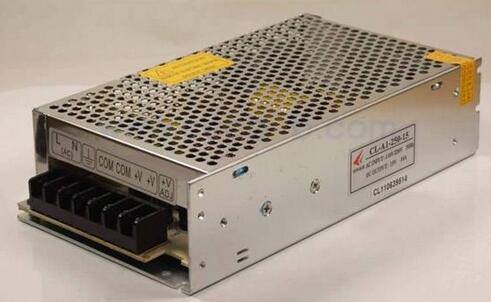

8、總開關電源：沒這個你試試還能用不，主要放打標卡電源、振鏡電源、冷水機反饋等，與上面的激光器電源是分開的，也就是說你的電源機構需要二層重疊了。下圖為標準的打標機總控制電源，如果是CO2打標機的總控，需要在這個控制盒的基礎上進行修改。

（本文由博特激光原創，轉載須注明出處：jianlour.com，珍惜別人的勞動成果，就是在尊重自己）
